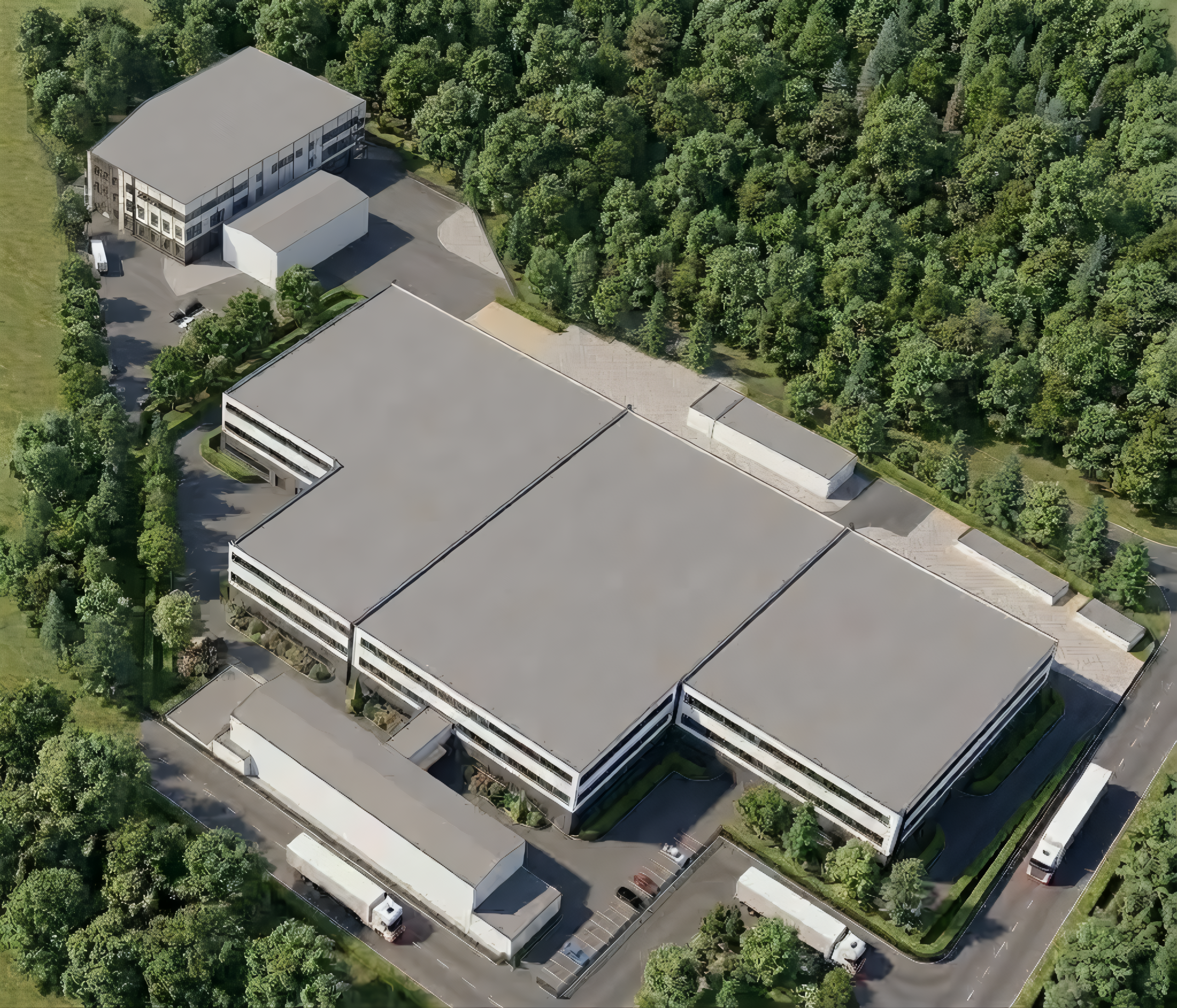

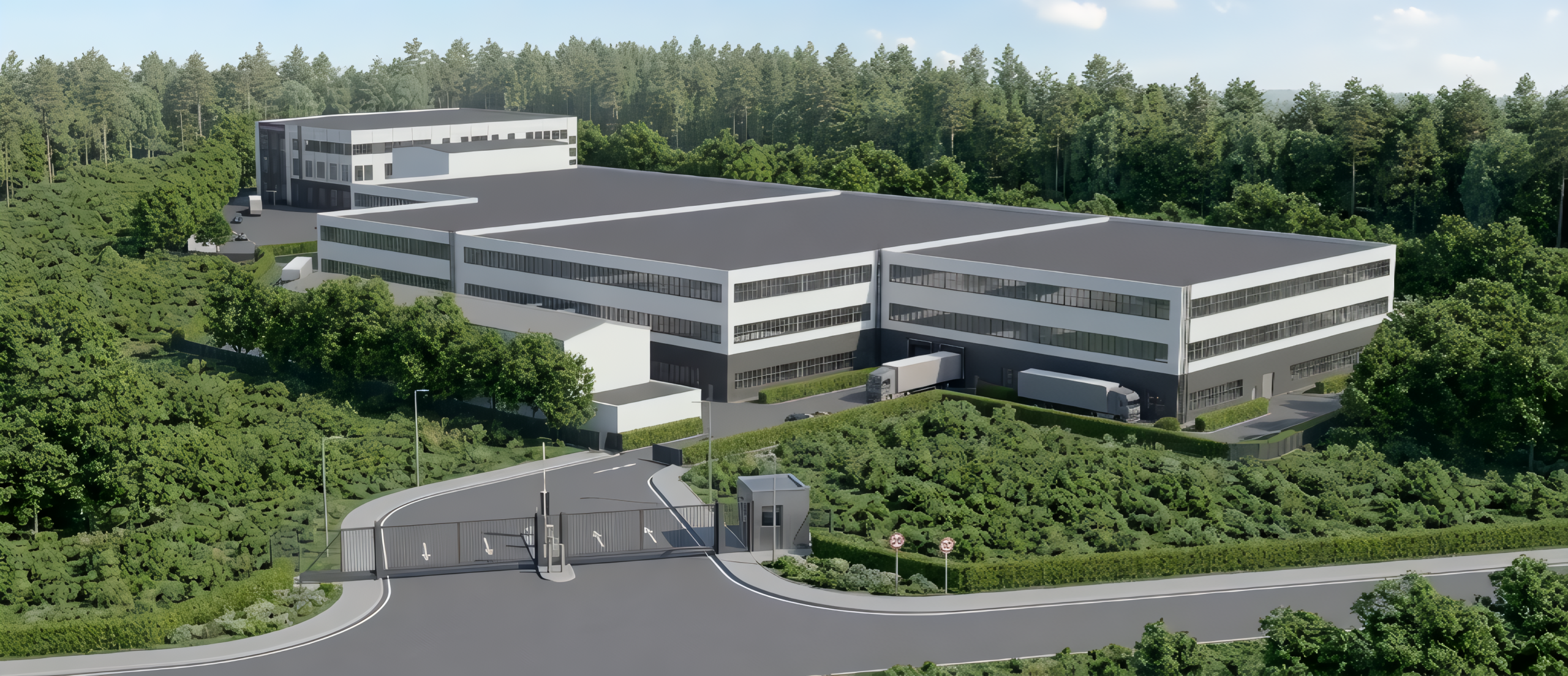

Проектируемое здание представляет собой каркас с заполнением стеновыми сэндвич-панелями. Здание представляет собой трехэтажное строение пятиугольной формы с подземных этажем в осях 12-13/А-Б. Габариты здания в осях 72,5 х 43,55 м. Наивысшая отметка здания – +20,220 м.
В подвале расположены технические помещения. На первом этаже расположены производственные, санитарно – бытовые, технические помещения, кабинеты и склад. На втором этаже расположены раздевалки с бытовыми помещениями, комната приема пищи, производственные, технические помещения и кабинеты. На третьем этаже расположены санитарно-бытовые помещения и склад. Вертикальная связь между этажами осуществляется при помощи 2-х лестничных клеток, пассажирского и грузо-пассажирского лифтов.
Здание имеет следующие характеристики:
- Уровень ответственности здания — нормальный
- Класс конструктивной пожарной опасности С0.
- Степень огнестойкости здания – III
- Категория по взрывопожарной и пожарной опасности – В
- Класс функциональной пожарной опасности -Ф5.2
- Высота подвального этажа — 2,22 м;
- Высота 1-го этажа — 6,55 м;
- Высота 2-го этажа — 5,67 м;
- Высота 3-го этажа — 4,50 м;

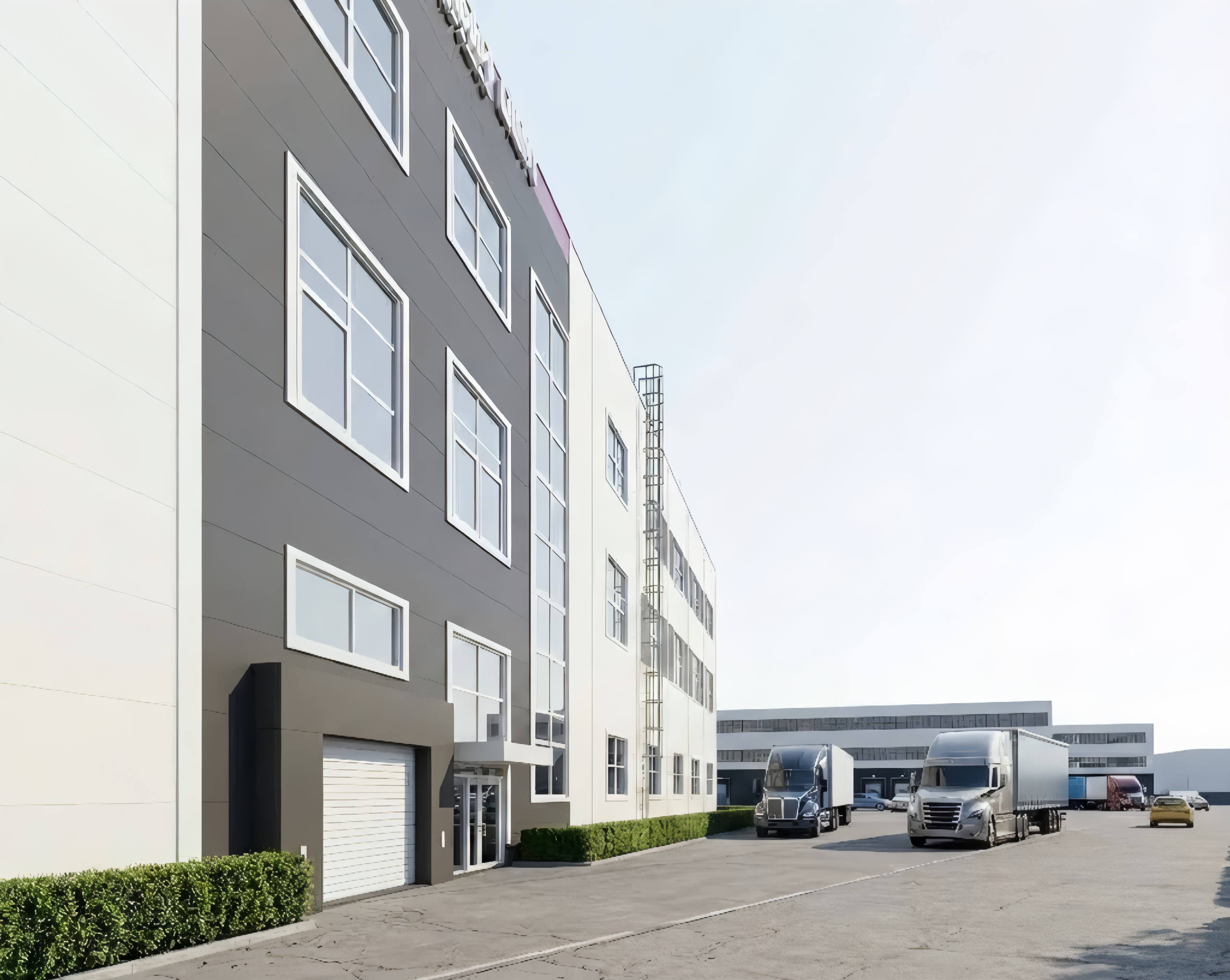

- За отм. 0,000 принят уровень чистого пола 1-го этажа. Внешний вид здания обоснован технологическими процессами.
Объемно-планировочные параметры здания определены функциональным зонированием, санитарно-гигиеническими и противопожарными требованиями, с учётом сокращения потерь тепла через наружные ограждающие конструкции, а также в увязке с архитектурно-планировочными и композиционными общеплощадочными решениями.
Предусмотрена простая форма плана, сокращение площади внутренних стен и перегородок, применение типовых индустриальных конструкций и деталей. Принятые решения направлены на снижение материалоемкости, трудоемкости и сокращение продолжительности строительства.
Здание выполнено с несущими железобетонными колоннами и металлическими фермами. Основная сетка колонн 6.0х18.0м. Высота до низа несущих конструкций, на 1-м этаже здания – 5.33 м2, на 2-м этаже – 4.45 м2, на 3-м этаже – 4.5 м. В осях 4-12 / В-Е – второй свет, на уровне второго этажа. Высота этажей — 2,22м (подвал), 6,55м (1 этаж), 5,67 м (2 этаж), 4,50 м2 (3 этаж).
Наружные ограждающие конструкции:
- окна алюминиевые;
- металлические трехслойные сэндвич-панели с минераловатным
- наполнителем –толщиной 150мм;
- кровля – плоская рулонная утепленная с внутренним водостоком;
- входные двери — алюминиевые, алюминиевые со стеклянным заполнением (ГОСТ 23747-2015; ГОСТ 475-2016);
- витраж главного входа;
- ворота – секционные промышленные ворота (ГОСТ 31174-2017; ГОСТ Р71040-2023).
Внутренние ограждающие конструкции:
- перегородки –гипсокартонные фирмы «Knauf» по профилю 100 мм с обшивкой гипсокартонными листами толщиной 12,5мм в два слоя;
- перегородки – металлические трехслойные сэндвич-панели с
- минераловатным наполнителем –толщиной 100 мм;
- внутренние двери – алюминиевые (ГОСТ 23747-2015; ГОСТ 475-2016), металлические противопожарные (ГОСТ Р 57327-2016). Огнестойкость дверей в соответствии с противопожарными требованиями (ГОСТ Р 57327-2016);
- короб вентиляционной установки
Отверстия для инженерных коммуникаций после установки инженерных систем тщательно заделываются негорючим составом из цементно-песчаной смеси. Антикоррозийная защита металлических элементов выполняется по СП 28.13330.2017. Архитектурно — художественные решения объекта обусловлены строгим функциональным решением.
Предельные параметры разрешенного строительства в проекте не превышены.
Проектные решения направлены на достижение максимальной пользы, удобства и безопасности при эксплуатации здания. Принятые решения, в том числе в части соблюдения предельных параметров разрешенного строительства, соответствуют действующим регламентам, нормам и правилам.
Наружные ограждающие конструкции приняты с теплотехническими показателями в соответствии с требованиями СП 50.13330.2024, что позволило соблюсти необходимые требования тепловой защиты здания:
- приведенное сопротивление теплопередаче ограждающих конструкций не менеенормируемых значений;
- удельная теплозащитная характеристика здания не более нормируемого значения;
- температура на внутренних поверхностях ограждающих конструкций не ниже минимально допустимых значений.
Использование «энергоэффективных» окон позволяет получить значительный эксплуатационный эффект в части экономии тепловой энергии в холодный период года и ослабить внешнее поступление тепла в тёплый период года.
